GC29-2-A 04 比例插裝電磁鐵
產品簡介
用途：本系列產品是一種機電轉換裝置，在直流12/24V的電液比例控制系統中與比例控制放大器配套使用，可平行替代進口PPCDO4插裝比例電磁鐵。電磁鐵輸出力通過負載彈簧轉換成位移，實現電流-力-位移線性轉換，可任意方向安裝，電磁線圈絕緣等級為H級，防護等級IP67，IP69K，該型電磁鐵適用于工程環境。主要技術參數型號GC29 -2- A 04額定電壓 (V)24有效行程 (mm)1.2全行程 (m
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列產品是一種機電轉換裝置，在直流12/24V的電液比例控制系統中與比例控制放大器配套使用，可平行替代進口PPCDO4插裝比例電磁鐵。電磁鐵輸出力通過負載彈簧轉換成位移，實現電流-力-位移線性轉換，可任意方向安裝，電磁線圈絕緣等級為H級，防護等級IP67，IP69K，該型電磁鐵適用于工程環境。
主要技術參數
型號 | GC29 -2- A 04 |
額定電壓 (V) | 24 |
有效行程 (mm) | 1.2 |
全行程 (mm) | ≥1.5 |
額定電阻20℃ (Ω) | 20.8 |
額定吸力 (N) | 27 |
力滯環 (%) | ≤3 |
電流滯環 (%) | ≤3 |
額定電流 (A) | 0.75 |
額定功率 (W) | 11.8 |
行程-力特性曲線

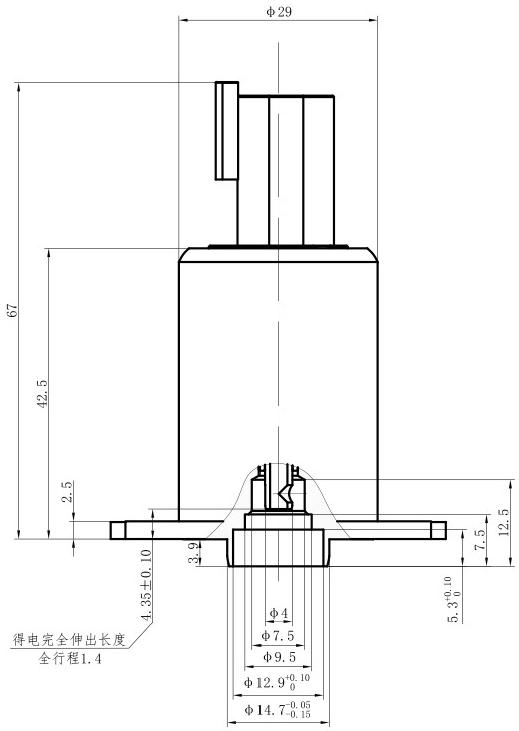

外形及安裝尺寸
使用注意事項
● 電磁鐵插座標準：DT04-2P。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請詢問本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
